差壓變送器介紹流體流動形態與雷諾判據

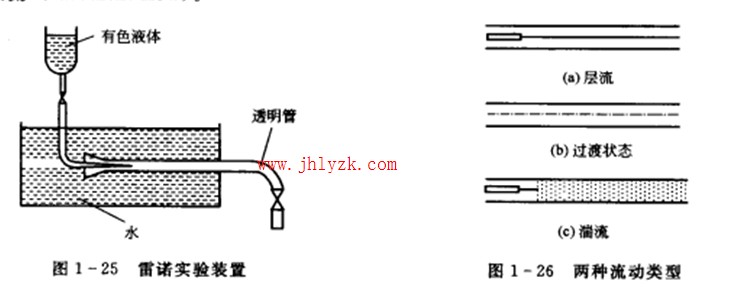

    雷諾《Reynolds)于1883年進行了著名的雷諾實驗，首先發現差壓變送器流體流動中會出現兩種截然不同的流動形態。如圖1一25所示為貫諾實臉裝置示愈圖.水以一定的平均速度“在穩定狀態下通過一透明鋅，水流速度大小可由管路出口處閣門來進行調節。在水擂上部放且一個有色浪體貯器，下接一很細的導管及細嘴.將有色液體引人透明管內。有色流體作為流動情況的示蹤劑，通過觀察其流動狀況可劉斷出管內水質點的運動狀況。流體流動時.在水的流速從小到大的變化過程中，可以觀察到兩種截然不同的流型即所謂的雷諾現象。
    當水流速度較低時，有色液體成一根細線，如圖1一26 (a)所示.這表明水的質點也作直線運動.此時，圓管內流休好像分成了無數個同心四筒，各層圈筒上的流體質點互不棍雜。這種流型被定義成層流或滯流(laminar flow)。當將出口閱門開度逐漸調大時.有色液體細線開始出現波動而成波浪形，如圖I一26 (b)所示，但輪腳仍很清晰且不與清水相混
合.這稱為過渡狀態。繼續調大閥門開度，波動加劇，細線斷裂。當差壓變送器流速度達到某一數位后.有色液體瞬間彌漫開來.使拱個玻璃管內的流體呈現均勻的顏色，如圖1一26 (c)所示。這表明，此刻水的質點的速度在大小和方向上時刻都在發生變化。這種流4x被定義成揣

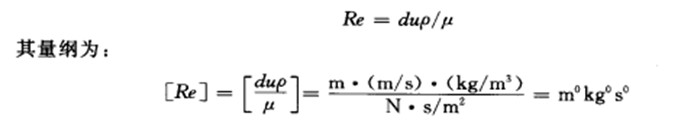

    采用不同竹徑的圓管和不同流體分別進行實驗.結果表明，流體的流斑由層流向油流的轉變不僅與液體的流速“有關.還與流體的密度P"枯度k以及差壓變送器流動管道的直徑d有關。將這些變盆組合成一個數群(d up/p ).以其數值的大小作為判斷流動類t.的依據。這個數群稱為雷諾準數.用Re表示.即:
