插入式電磁流量計在鐵北礦井水處理廠的應用案例

插入式電磁流量計的流量丈量在水資源、施行總量控制和定額管理和過程控制石油消費起著至關重要的作用。主要為了減少污染、節水減排、生活用水、工業用水、循環水和廢水排放嚴厲的丈量和控制。

華能煤化工有限公司Tiebei煤礦水凈化處置廠化工廠循環水主要水生植物區、植物供水設備的正常運轉或不為整個植物耗費及環境維護是非常必要的。污水處置才能和處置的供水設備質量的一項重要指標是處置才能低,假如他們不能滿足控制請求的水,假如加工質量低,不能滿足排放請求。研討礦井水才能和經濟效益約三個主要活動指數,即礦井水涌入,清水溢出和污泥的排放。思索價錢和其他要素,作者250毫米直徑壓力變送器在管道的上方停加壓安裝,經過近五個月的實驗操作,良好的應用效果的流量計,一個更準確的丈量。

1技術剖析

1.1工作原理

插入式電磁流量計的運營準繩是基于法拉第電磁感應定律,當丈量流量,經過垂直于流體活動的活動方向的磁場不平均惹起速度(數量)電壓成正比。經過兩個感應的電壓信號直接接觸液體電極檢測,并經過特種電纜發送到智能變送器、智能傳感器的根底上的潛在范圍和電磁流數學模型計算成流量信號(包括瞬時流量和累積數目的現場扮演),然后流量規范4 - 20毫安,1 ~ 5伏特直流輸出信號作為活動的兩個工具或DCS。

1.2成分

一體化溫度變送器是主要由傳感器、智能變送器和特殊的電纜。

(1)傳感器電極和勵磁線圈,它是基于導電介質(液)經過勵磁線圈速度不同的電極產生感應電動勢(5 ~ 60 mV)。

(2)智能變送器的作用電磁場信號傳感器是經過放大,然后基于勢流模型和計算公式,活動,結果和標準過程信號。各種活動的參數調整的校正參數,在智能變送器。

(3)是一種特殊的通訊電纜傳輸?shù)闹悄茏兯推饔绊懞练�電動勢、智能傳感器提供一個振蕩電壓勵磁線圈。因而,潛在的信號是5 ~ 60 mV信號,鼓舞小信號的高頻率低振幅的振蕩信號,所以電纜屏蔽、抗干擾才能應該充沛地加以思索。電纜長度和橫截面積相當直接的媒體,導電性能的電導、更強的傳輸距離傳輸距離進一步疏遠,通常為20 ~ 500公尺。

1.3安裝的請求

1.3.1足夠的直線節

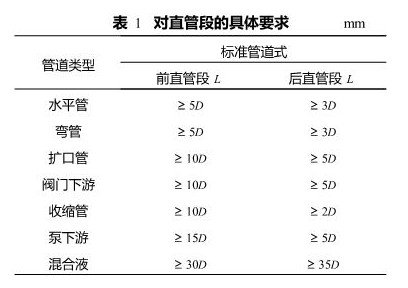

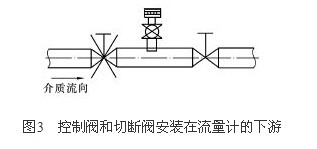

流體的方向,直徑和閥門開度變化,會產生渦流和流場畸變,所以傳感器電極丈量的影響,從而影響了儀器的丈量精度。所以盡量遠離肘、手閥、調理閥和其他當?shù)啬骋粎^(qū)間,直管段的細節請求見表1。在桌子上,說血管,李安說閥門或彎傳感器和其他中央的時間距離。

1.3.2確保流體及傳感器磁場垂直度

在管道壓力管道設備開放、焊接壓力管道應留意的短軸的垂直方向的主軸、請求和管道焊接后90度角、法蘭短管銜接線垂直延伸,經過該中心腸段的管道,它能保證垂直磁場對液體,參見圖1。

1.3.3試圖避開干擾源

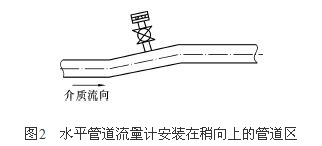

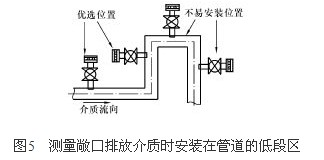

為了保證丈量的精確度,應當避免傳感器這容易的真空、氣體、渦傳播感器、智能變送器通訊電纜之間,避免電機和其他電子設備。在圖2中主動設備,圖5的位置。

1.3.4確保良好的接地

傳感器的輸出信號的空氣要丈量介質的電性銜接。當流體所產生的磁場線切削力信號,對流體自身為0的潛力,電極產生一種積極的潛力,另一個電極產生負電位、連續變化。因而,變頻器輸入端(信號電纜盾牌)和流體有0的潛力和傳導,在對稱輸入電路。變頻器輸入完畢在中點獲得最大值的傳感器輸出信號的丈量流體和空氣的電氣銜接。以傳感器輸出信號很小,只要很少以進步儀器設備的抗干擾才能、輸入電路需求接地潛在0。由于它是普通金屬管子銜接與空中、活動中經過金屬管和電氣銜接,所以不需求一個單獨的群電磁流量計的接地安裝,特別是細口徑電磁流量傳感器。假如它是一種非金屬管道、必需是獨立的收斂速度。

1.3.5的傳感器,以確保正常的插入深度

由于流體在管道活動現象,管壁左近的流體速度慢,靠近市中心的管道流體速度,依據計算管道/ 8 D左近流體的速度。當壁厚計算安裝的管子和法蘭噴嘴長度,保證了傳感器電極插入深度/ 8 D的位置。但并不是一切的插入式流量計傳感器設備管道D / 8的中央,也有一些設備管道D / 2位置上,在設備必需認真學習的裝置闡明。

2。

插入式電磁流量計為大直徑管道設備。一個250毫米在插入電磁流量計應用管道法蘭銜接式電磁流量計良好的性價比和直徑,本錢更低,更明顯。它最突出的特性是樂隊壓力安裝、壁厚沒有效果,但其器件的技術比擬復雜,假如設備不正確會招致大的錯誤,根據經歷是不允許管道直徑較大的懸架和插入式電磁流量計是一種經濟、可行的選擇。
