安裝合適的孔板流量計所要的結構與設計

    圖3.3是一個典型的孔板流量計的安裝，它由流員計設備和記錄設備組成。本章討論要安裝一個合適的流址計所需要的一些設計和結構上的考慮。
    孔板流量計通常安裝在氣體與液體分離器的下游，這樣可以保證液體從氣體中分離出來，并.幾可提供一個較低的操作壓力。
    管線公錐和法蘭公錐都是在這一行業里標準的公錐，但它們是有區別的，主要在流體管線上的安裝的位置不同。法蘭公錐是這樣安裝的，兩側公錐的位置距孔板的距離為 1 ft。標準的管線公錐安裝方法是，上游的公錐位置距孔板的距離是在2.5倍的管線直徑，下游公錐位置距孔板的距離是8倍的管線直徑。從圖3. 1可以看出相對位置。

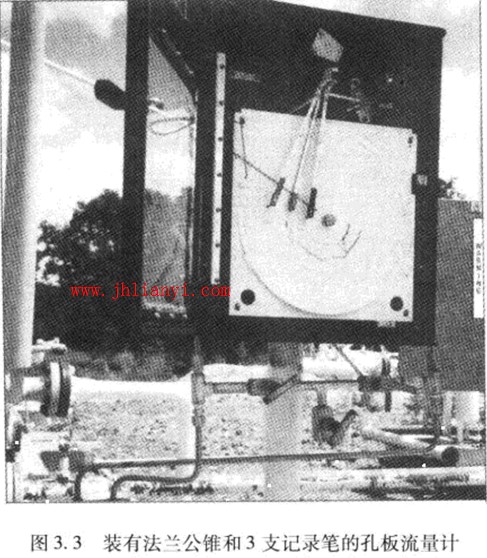

    圖3.3所示的是一個長久安置使用的孔板流量計。在永久性裝置生效之前，通常使用裝在拖車或滑動底座的儀器對新井進行測敏。

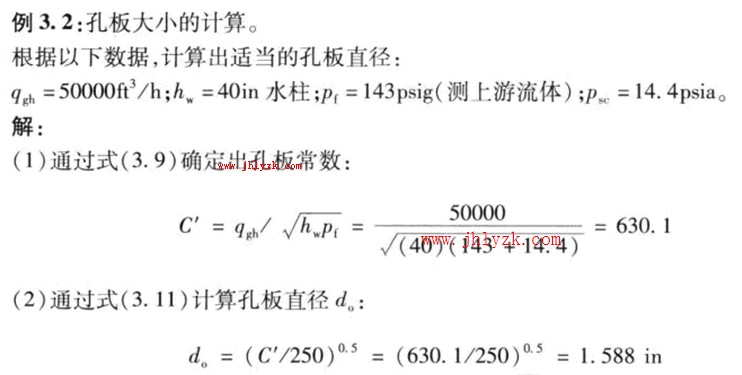

    在孔板流量計設計上，主要考慮的一條因素是:設置孔板開口的大小和流量計的運行管線。如果式((3.9)通過估計9,,h,h、和P，來推導C'，那么孔板大小可估計為:

    在生產測址中，最小的流I止計使用的內徑一般是孔板的1.5倍，而且很少有小于3in標稱直徑的�？梢酝ㄟ^(guò)調整孔板使h，和P，保持在需要的范圍內。
    在確定安裝孔板大小時有一些經驗法則:①h。的數值不應超過Pr;②流』;〔計導管內徑至少比孔板直徑大1/3;③記錄筆的位置應在記錄紙中間60%的位羚。
    記錄儀(圖3.3)記錄h.和Pf。記錄圖有線形和平方根兩種形式的圖，見圖3.4。現代的記錄儀使用傳感器記錄壓力，并可以得到數字化的經過溢度校正的累積流員速度。然而，機械的記錄圖仍然在實際生產中大址使用。
