聯儀教你渦街流量計旋渦發生頻率的檢測方法

渦街流量計是我廠專業生產并非常暢銷的其中一種流量計,由于其多種特點優勢以及對流體的適應性好，使得其應用也非常廣泛。本文“聯儀教你渦街流量計旋渦發生頻率的檢測方法”的目的是為了讓研究者予以研究科技做參考案例。

渦街流量計的流量旌旗燈號是由旋渦的頻率反映的，所以渦頻若何檢出，是渦街流量計研制的一個主要課題．

從當前渦頻旌旗燈號檢測道理來分，大致有如許兩類：

①檢測發生旋渦后在旋渦發作體鄰近的活動轉變頻率，首要經過熱敏元件完成，
②檢測旋渦發生后在旋渦發作體上受力的轉變頻率，這首要經過壓電敏感元件完成．

下面，我們將辨別來評論這兩種檢測方法的詳細實例．

第一種檢測辦法以圓柱形旋渦發作體熱線式為例，其構造可見圖3—9所示．圓柱體外表開有導壓孔，與圓柱體內部空腔相通．空腔由隔墻分紅兩局部，在隔墻的中心局部有—小孔，在小孔中裝有檢測流體活動的鉑電阻絲．

當旋渦在圓柱體下流側發生時，因為升力的效果，使得圓柱體下方的壓力比上方高一些．圓柱體下方的流體在上下壓力差的效果下，從圓柱體下方導壓孔進入空膠，經過隔墻中心局部的小孔，流過鉑電阻絲，從上方導壓孔流出．假如將鉑電阻絲加熱到高于流體溫度的某溫度值，則當流體流過鉑電阻絲時，就會帶走熱量，改動其溫度，也即改動其電阻值．當圓柱體上方發生一個旋渦時，則流體從上導壓孔進入，由下導壓孔流出，又一次經過鉑電阻絲，又改動一次它的電阻值．由此可知：電阻值轉變與活動轉變相對應，也就與旋渦的頻率相對應．所以，可由檢測鉑電阻絲電阻轉變頻率獲得渦頻率，進而獲得流量值。

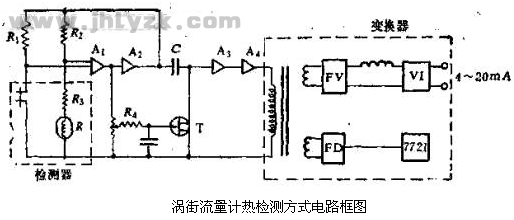

將鉑電阻絲的電阻值轉變轉換成電旌旗燈號的電路如圖3—11所示．

圖中A1將電橋一臂的鉑電阻絲的輸出進行差動擴大，經過功率擴大器A2的輸出電流反應回電橋，使鉑電阻絲的溫度比流體溫度高一恒定值．

第二種檢測辦法以三角柱旋渦發作體為例．其構造可見圖3—10所示．在三角柱的兩側裝有兩片彈性金屬薄膜，它們兼為電容器的極扳，里面裝有電極板．電極扳與金屬膜之間充溢了油，借以傳遞壓力．

如許當三角拄下面發生一個旋渦，還下方的壓力就高于上方壓力，將三角拄下方的金屬膜向里壓入，而上方的金屬膜就向外彈出，改動了兩個電容器各自的電容量．如許，對應于替換發生的升力，兩組電容器的電容量就差動地轉變．于是，電容質變化與升力轉變相對應，也就與旋渦的發作頻率相對應．如許，就可由電容質變化頻率獲得旋渦頻率，進而獲得流量值．

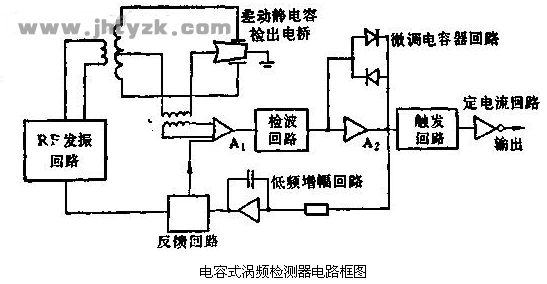

將電容質變化轉換成電旌旗燈號的電路框圖見圖3—22所示．渦檢測傳感器由兩組金屬膜和電極板構成差動轉變電容器，將它放在靜電容檢測電橋上，由RF振蕩回路發生鼓勵．當渦發生時，靜電容量發作轉變，招致電橋不服衡，將該不服衡勢經過RF擴大電路擴大，經檢波后就獲得與渦頻相對應的旌旗燈號．將該旌旗燈號擴大并整構成矩形波，由定電流回路作為給定電流脈沖輸出．反應回路用于賠償溫度轉變?nèi)瞧鸬碾姌虿环�衡�?

兩種檢測方法比擬，第一種辦法活絡度高，合用頻率局限較寬，故對應的流量局限也較寬．但它結構精密，輕易遭到流體中雜質的影響．第二種辦法構造鞏固，牢靠，在工業測量中使用較普遍．但因為升力與流速平方成正比，即流速添加10倍，升力將轉變100倍．所以，假如要求流量計既能合用于大的流量局限，又能包管它具有必然的靈夠度，這種辦法是有必然堅苦的。
