電磁流量計在硫酸流量計量中的成功應用

【摘要】“硫酸”是一種無色無味油狀液體，是基本化學工業中重要產品之一，也是所有酸中最常見的強酸之一。所以硫酸流量計計量對化工廠來說也尤為重要。我們的用戶“云浮硫鐵礦企業集團公司化工廠”之前的硫酸裝置是一直使用計量槽計量，兩套流量裝置一套是40kt/a，一套是80kt/a，這樣算得話，計量誤差大并且計量槽計量設備多，肯定不利于安全操作。還增加了以后的維修費用。后來采用我公司的電磁流量計計量技術，便淘汰了計量槽。下面我們用40kt/a硫酸裝置的產酸計量改造來做介紹

1、之前的硫酸流量計量槽裝置，改造前的現狀

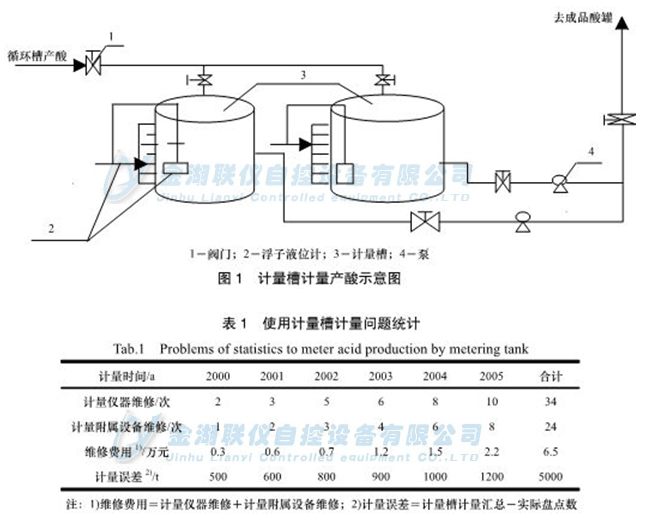

計量改造前是通過計量槽來計量產酸量的，計量?jī)x器是由浮子液位計和計量標尺組成，操作工是通過目測計量標尺上的刻度來計量產酸。浮子液位計是將產酸量轉化成液位值（ｔ→ｍ），計量標尺再將液位值轉化成產量（ｍ→ｔ）。浮子液位計測量精度低，無法達到準確計量產酸量的要求。計量標尺的數值標定是按硫酸密度1.84g/m3下進行的，而實際產硫酸時硫酸的密度在1.75～1.89g/m3范圍變化，此誤差又不能進行自動修正，累計誤差就越來越大。使用計量槽來計量產酸量不僅需要上述的計量?jī)x器，而且需要較多的附屬設備，如計量槽，泵，閥門等。由此可見，使用計量槽來計量產酸量不僅費用高，維護量大，而且又不能準確計量。40kt/a硫酸裝置產酸計量示意圖及使用計量槽計量產酸量出現的問題統計見圖1和表1。

2、計量改造的方案

　　通過多方面搜集資料，經過可行性研究和取證分析，決定使用電磁流量計進行產酸計量。

2.1、電磁流量計的工作原理

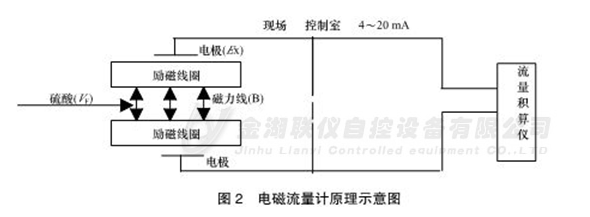

　　電磁流量計是利用法拉第電磁感應定律制成的流量測量?jī)x表，它由現場部分的流量計傳感器和控制室部分的流量計積算儀組成。流量計傳感器的勵磁線圈產生磁力線，當導電的硫酸介質垂直于磁力線方向流動時，電極會在與介質流動和磁力線垂直的方向上產生一個感應電動勢EX。感應電動勢與流量成正比，傳感器再將感應電動勢轉化成標準電流信號（4～20mA）傳送到控制室的流量積算儀，流量積算儀就可以顯示當前的流量值VF。以下是電磁流量計原理圖，見圖2。

相關文章：電磁流量計結構原理和特點

3、計量改造方案的實施

3.1、電磁流量計的安裝  點擊查看：詳細的電磁流量計安裝規范http://dyxdbz.cn/news/viewnews-205.html

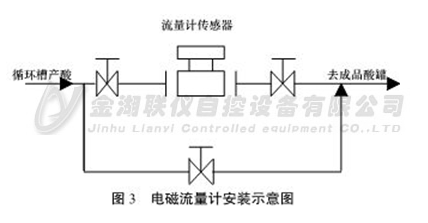

　　在現場安裝電磁流量計傳感器，并對產酸計量的工藝流程作出修改，要求硫酸通過電磁流量計的傳感器后直接去成品酸罐，取消原有的計量槽、輸送酸泵，縮短產酸管長度。安裝和驗收時嚴格按照文獻中的要求及工業自動化儀表安裝及驗收規范的標準執行。安裝示意見圖3。

3.2、電磁流量計的調試

　　在節制室裝置流量積算儀，敷設流量計電纜。先對流量計的測量上、下限、流量系數等參數的進行設定后再對流量計進 行整機調試。調試步調與要求依照文獻[3]的內容進行，流量計調試及格后就可以在線運用。

3.3、電磁流量計的正式投運

　　投運前，翻開流量計傳感器的上、下流閥，封閉旁路閥，電磁流量計對產酸計量。至此，計量革新完成。

4、計量革新后的結果反省

　　電磁流量計自2006年1月開端投入運用后，其結果很好，能大大進步產酸計量精確性，防止了不用要的誤報產量，有利于車間更好地進行出產治理。在2006、2007延續兩年的產酸計量數與實踐清點數只相差120t，而2005年的計量誤差數是1200t，可見革新后的計量精度進步10倍，計量誤差大大削減。操作工運用電磁流量計計量后可以隨時監控產酸量，對產酸進行科學節制。操作工以前要在現場進行讀數、現場操作，現只需在節制室就可以對現場了如指掌。勞動強度大大減輕，任務效率大大進步。

　　革新后的產硫酸流量計量設備只要電磁流量計，已作廢計量槽及相關隸屬設備，此項可少支出20萬元設備費用和每年快要2萬元的設備維護費。而電磁流量計運用刻日長，維護便利，只需按期反省校驗，運用至今末呈現任何以障，可見電磁流量計使用于硫酸出產計量中是非常成功的。

5、結語

　　在運用硫酸流量計來計量產酸時，要留意硫酸介質的溫度應在流量計的溫度測量局限內；裝置地址、介質的組分及操作壓力要相對不變；此外，還該當留意準確的裝置方法及依據操作流量選擇適宜的口徑。電磁流量計按期校驗是確保計量精確的要害，特殊是儀表特有的溫度－密度賠償功用必需運轉正常。不然儀表計量精度下降，甚至儀表無法正常計量。電磁流量計在產酸計量中成功使用后，云浮硫鐵礦企業集團化工場已將這項技能在80kt/a硫酸安裝中推行運用。當前已有多家化工場到該廠觀賞進修后也采用了這項新技能。應用電磁流量計來計量產酸，投資小，奏效大，影響深遠，值得研討推行。
