最專業正確的旋進旋渦智能流量計得結構和原理介紹

    在測量天然氣流量時，由于氣體的密度受溫度壓力參數的影響較大，一般在常溫附近.溫度每變化10°C密度變化約為3%.而在常壓附近，壓力每變化0.01MPa密度變化約為9%。因而要準確測量天然氣的體積流量，就必項同時跟蹤側里天然氣的工況壓力和沮度，從面將不同工況下的氣體體積流且轉變?yōu)闃?biāo)準狀態下的體積流里。旋進旋渦智能流量計就是革于Dr要求，在早期的旋進旋禍流量計的鑒礎上開發研剎的一種流里儀表。它集沮度、壓力傳感粉、流童升算機、即地顯示于一體.具有測量范圍較寬.線性誤差和重復性誤差較小，可使用電他供電等優點。
    一、旋進旋渦智能流量計的峨構

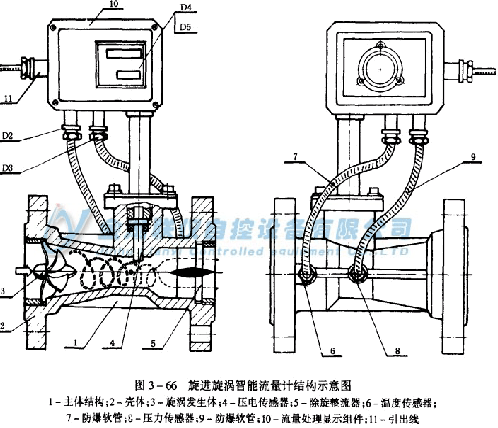

    旋進旋渦智能流量計的結構如圖3一66所示。‘已主要由四大部件組成。即由流量傳感器(亦稱主體結構》、溫度傳感器、壓力傳感器、流量計算處理導示組成、其中流量傳感器由流量計殼體、旋渦發生體、壓電傳感器、除旋整流器組成

    二、旋進旋渦智能流量計的原理
    進人旋進旋渦智能流量計的氣體，在旋渦發土體的作用下.產生漩渦流，漩渦流在文丘里管中旋進.到達收縮段突然節流，使旋渦加速;當漩渦流突然進人擴散段后.由于壓力的變化，便旋渦流逆著面進方向運動:在進功么城內該信號匆率與流t大小成正比。根據這一原理，采取通過流量傳感器的壓電傳感器檢測出這一和率信號.并與固定在流雖計亮體上的沮度傳感器和壓力傳感器檢側出的沮度壓力信號一并送人流璧計算譏中進行處理，最終顯示出被側流量在標準狀態下（t=20°C，Pa=101.325KPa）的體積流最。

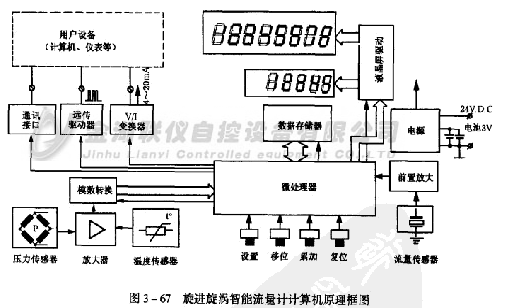

    旋進旋渦智能流量計計算機原理框圖見3一67,
