橢圓齒輪流量計的結構及工作過程

【摘要】本文主要講述了流量計的結構及工作過程，第一例先講LY-LC型橢圓齒輪流量計。

 (1)橢圓齒輪流量計

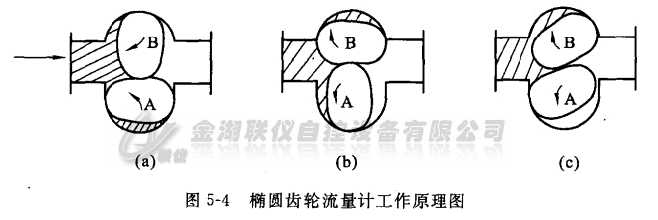

    橢圓齒輪流量計是一種比較典型的容積式流量計，目前在油庫中應用最普遍，常用于計量成品油類流量。其工作原理如圖5-4所示.

    這種流量計的殼體內裝有一對互相嚙合的橢圓齒輪，這對齒輪在流量計進、出口兩端壓力差的作用下，交替地相互驅動，并各自繞軸作非勻速旋轉.當A,B兩輪處于圖5-4(a)所示位置時，進、出口壓力差作用在B輪上的合成力矩為零,A輪上產生一個轉動矩使A輪(主動輪)作逆時針方向轉動并帶動B輪作順時針方向轉動.當A,B兩輪處于圖5-4(c)所示位置時，A輪上所受合成力矩為。，而B輪(主動輪)上產生一個轉動力矩，此時A,B兩輪的士從關系變換而轉動方向不變.隨著A輪和B輪主從關系的交替變換，被測液體就以新月形計量室的容積為單位(圖5-4(a)A輪下的陰影部分)一次一次被排出.
    因此，只要將橢圓齒輪的轉數傳輸給計算器的指針和數字輪，就能求出被測介質流經流量計的總量。
    橢國齒輪流量計具有下列特性:
    ①計量準確度較高，一般為0.5級，如果加工裝配能符合要求，可以達到o.2級，可作為商貿交接計量用。它既可就地顯示，又可遠傳顯示。
    ②毅度變化時，泄漏量也會變化。X度越低，泄漏量越大;a度越高，泄漏量則越小。
    ③由于是兩個轉子齒輪相互嚙合傳動，所以排量大的流量計，其體積也要增大，振動和噪聲也相應增大。因此，·流量計的流量受到一定的限制。
    ④儀表可以水平安裝也可以垂直安裝，對前后直管段尤要求，但要往意儀表的流向要求。
    ⑤對流體的清潔度要求較高，如果被測介質過濾不清.齒輪很容易被固體異物卡死而不工作，故必須在流量計上游側安裝過濾器.
    ⑥在超負荷工作時儀表的使用壽命將明顯較短;但壓力太小又會影響儀表準確度，故要求通過儀表的最小出口壓力為。.02 MPa.
