水道流量測量使用明渠流量計的優勢

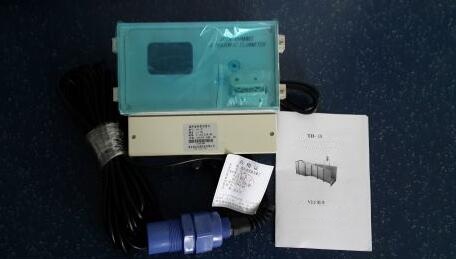

　　明渠流量計是江蘇美安特自動化儀表有限公司流量測量產品之一，應用于污水廠、水利工程的污水排放口、城市下水道的流量測量。

      工作原理：

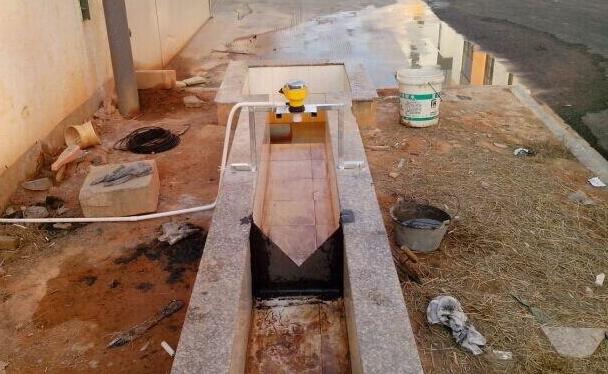

　　明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。明渠內的流量越大，液位越高；流量越小，液位越低

　　一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量，量水堰槽把流量轉成了液位。

　　明渠流量計用途：

　　流量計與量水堰槽配合使用，測量明渠內水的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此在粘污、腐蝕性液體情況下，比其它形式的儀表具有更高的可靠性。

　　明渠流量計技術指標：

　　1.流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的規格決定)

　　2.流量不確定度：5%

　　3.超聲波大測距：2米

　　4.探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)

　　5.測距誤差：＜0.4%或±3毫米（在1米量程內）

　　6.水位分辨力：1毫米

　　7.工作環境溫度：-20℃～+70℃

　　8.儀器防護：探頭為可防水式不可以浸水；儀器為防塵式

　　9.交流或直流供電：交流：220V50HZ4W直流：12V60mA(交流、直流同時存在，儀表使用交流，交流掉電時，自動接通直流)

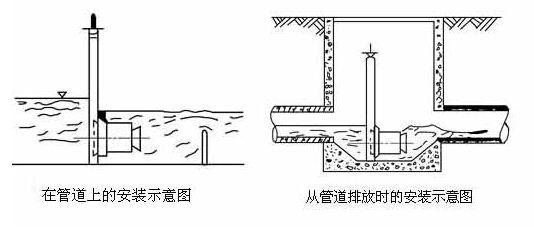

      明渠流量計安裝方法：

　　流量計的儀表顯示部分應安裝在室內。室內要通風良好，無腐蝕性氣體。儀表為壁掛安裝。掛在墻上時，要先用300x400mm絕緣板做一個儀表盤，安上電源開關，三孔電源插座，地線接線柱。開關內裝0.5～3A熔斷絲。儀表后面有四個掛孔。儀表盤上先用四個螺栓擰在相應位置，待表盤固定在墻壁上后，再利用這四個釘將表掛上。參見如圖十四。如室內條件不好或必須掛在室外，應裝在儀表防護箱內，避免日曬雨淋�！　�
