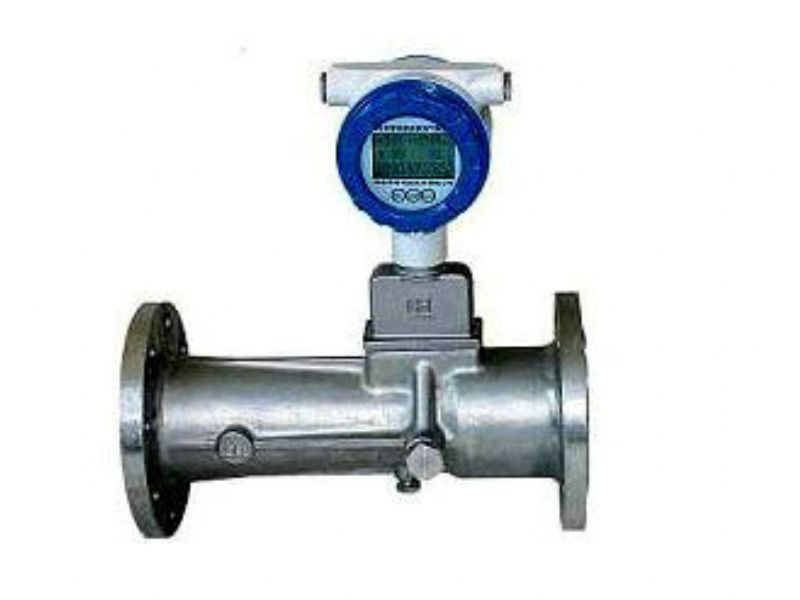

      智能旋進漩渦流量計由于其使用方便、價廉物美的特點，廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。

     工作原理：旋進漩渦流量計的流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大水成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，最后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。

     然而，由于對智能旋進漩渦流量計安裝及日常使用、維護保養的不合理，造成了智能旋進漩渦流量計存在較大的計量誤差。筆者現根據現場使用經驗，對流量計安裝、使用等相關問題進行探討。

　　一、智能旋進漩渦流量計在合理安裝調試中應注意的問題

　　1.注意調壓閥的安裝位置

　　在自貢作業區210配氣站安裝供油建設區域民用流量計中發現，在同一匯管中安裝有幾套TDS下游計量裝置的情況下（包括我公司供油建設區域民用的流量計及用戶流量計），若調壓閥安裝在TDS下游（即先計量后調壓），當關閉我公司供油建民用TDS流量計下游閥門時，TDS仍有流量顯示，而關閉上游閥門時，流量計沒有計量。我們同時發現，其他將調壓閥安裝在流量計上游的卻無此現象。究其原因，可能是由于匯管內的不同用戶氣流之間的相互擾動，即相互存在壓力差，導致相互串氣。

　　因此，為保證計量的準確性，調壓閥安裝位置宜安裝在TDS的上游（即先調壓再計量）。另外，從理論上看，標準參比條件下的體積流量與工況流量有如下關系：

　　（1）

　　式中：qn、qf———標準參比條件、工況條件下的體積流量；qn、pf———標準參比條件、工況條件下的絕對靜壓力；Tn、Tf———標準參比條件、工況條件下的熱力學溫度；Zn、Zf———標準參比條件、工況條件下的壓縮因子。

　　標準參比條件下的累計氣量Qn為

　　（2）

　　若TDS流量計安裝在調壓閥上游，則工況壓力pf為時間t的函數，即pf＝pf（t）

　　將式（1）代入式（2）得

　　（3）

　　式（3）是理論上累計氣量的計算公式，但實際上流量計在一個積算周期內是把瞬時的工況壓力pf作為常數計算的，如果壓力波動過大，即過大，對于流量計的積算儀在一個積算周期內，也會產生一定的誤差。

　　2.流量計前端直管段避免出現變徑管

　　在我公司大山鋪配氣站，使用旋進漩渦流量計計量天然氣時發現，流量計顯示的流量值時大時小，前后差別較大。關閉流量計上游進氣閥門后，流量計仍有流量顯示，在更換前端變徑管為同一管徑管端后，故障消失。經分析，認為在TDS流量計的10D直管段內出現變徑管，造成進入流量計的氣體呈紊流狀態，導致產生了干擾的渦流，造成流量計誤認為有漩渦產生，進而造成多計量。

　　二、在流量計日常運行維護中應該注意的問題

　　1.在冬天的用氣高峰期，有時流量計可能會出現超出其計量范圍的現象，此時流量計節流現象嚴重，前后靜壓差大，由理想氣體狀態方程可知，氣體壓力降低，溫度也相應降低，此時易出現流量計后端結冰現象，造成管線堵塞。

　　2.加強流量計的日常檢測和維護。從位于210配氣站的作為貿易計量的流量計A至位于我公司大山鋪配氣站的參比流量計B的管線長度約為0.8km（型號均為TDS-50B），管線為新投入使用管線。在正常情況下，兩臺流量計每天的誤差在2.5%以內，但在一段時間內，兩臺流量計輸差達到了7%。兩臺流量計的檢定參數均在有效期內，且兩臺流量計的管線之間無分管及其他節流裝置，影響壓縮因子的相對密度、N2、CO2含量等參數也設置相同。經過分析后，發現流量計B壓力顯示（絕壓）僅僅比其周圍壓力表（表壓）高50kPa，初步斷定是流量計壓力傳感器出現問題；把流量計B拆下吹掃后，恢復正常，由此認為可能是由于流量計B的壓力傳感器上被微塵或油污堵上，導致壓力傳感器失靈造成的。

　　3.定期檢查智能旋進漩渦流量計的漩渦發生器。如果漩渦發生器磨損較大，可能導致流經流量計的天然氣無法正常產生漩渦脈沖，進而導致計量結果比真實值偏小。因此，為避免天然氣計量中發生此類問題，應在流量計前段加裝過濾器，并有規律地對過濾器進行清洗。

      旋緊漩渦流量計為穩壓補償一體型，電池電源雙供電，可滿足復雜現場的需求。旋緊漩渦流量計多測量潔凈氣體，常壓情況下可選用鋁合金材質，可極大減輕流量計的重量，降低安裝難度。
