蒸汽流量計的特點及選型

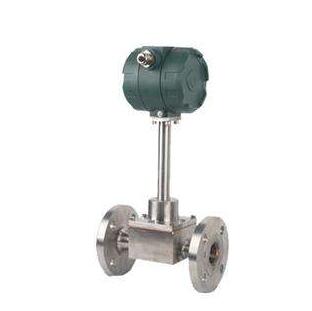

       蒸汽流量計該流量計無可動部件，可靠性強、精度高、壽命長，可在很寬的流量范圍內精確測量液體的瞬時流量和累計流量。

　　蒸汽流量計也可以稱渦街流量計，是利用液體振動原理而開發的一種新型流量計，其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆等優點，適用于惡劣環境，廣泛應用在石油、化工、冶金、造紙等行業流體的計量。

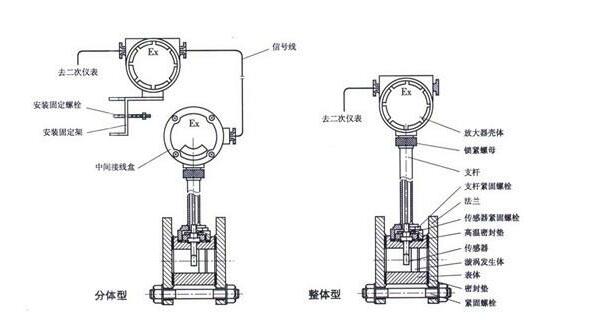

　　流量計分一體化顯示和遠傳顯示，并可輸出脈沖信號或電流信號與微機聯網。

　　蒸汽渦街流量計工作原理：

　　渦街流量傳感器是以卡門（Kaman）和斯特勞哈（Strouhsl）有關旋渦的產生和旋渦與流速關系的理論來測量流量的。當介質以一定速度流過三角柱體時，在三角柱體兩側后面產生一個交替排列的旋渦帶，稱之為“卡門渦街”。

　　由于旋渦發生體兩側交替產生旋渦，于是在發生體兩側產生壓力脈動，從而使檢測體產生交變壓力，封裝在探頭體內的壓電晶體元件在交變應力的作用下，產生與旋渦同頻率的交變電荷信號，放大器將這種電荷信號進行放大、濾波、整形、最后輸出頻率與介質流速成正比的脈沖信號（或轉換成4～20mA信號）,送至積算儀進行處理、顯示和控制。

　　一定雷諾數范圍內（2×104～7×106），旋渦的釋放頻率f與流體流速V及旋渦發生體的迎流面寬度d之間關系式為f=St•v/d，式中St為斯特勞哈數，它是一個無量綱的系數，只要準確測出頻率f，就可以求得流體流速v，由v求出體積流量。

　　蒸汽渦街流量表主要特點：

　　1．結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。

　　2．安裝簡單，維護十分方便。

　　3．檢測傳感器不直接接觸被測介質，性能穩定，壽命長。

　　4．輸出是與流量成正比的脈沖信號，無零點飄移，精度高。

　　5．測量范圍寬，量程比可達1：10。

　　6．壓力損失較小，運行費用低，更具節能意義。

　　7．在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，測量流體體積流量時無需補償，調換配件后一般無需重新標定儀表系數。

　　8．應用范圍廣：蒸汽（飽和蒸蒸汽），氣體（空氣、氧氣、氮?dú)�、煤氣、天燃�(xì)�、氣體、氫氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣、燃?xì)�、沼氣、二氧化碳、氮�(dú)狻⒁胰�、光氣、氧氣、壓縮空氣、氬氣、甲苯、苯、二甲苯、硫化氫、二氧化硫、氨氣）、蒸汽、液體和水等）、液體（水、高溫水、油、食品液、化學液等）、液體，氣體的流量均可測量。

　　蒸汽渦街流量表廠家技術參數：

　　采用標準：Q/320831AHH003-2004JB/T6807-93

　　測量介質：氣體、液體、蒸氣

　　口徑規格：法蘭卡裝式口徑選擇25，32，40，50，65，80，100，125，150，200，250，300

　　法蘭連接式口徑選擇25，32，40，50，65，80，100，125，150，200，250，300

　　插入式口徑選擇300，400，500，600，800，1000

　　流量測量范圍：正常測量流速范圍雷諾數1.5×104～4×106;氣體550m/s;液體0.5～7m/s

　　正常測量：流速范圍液體、氣體、流量

　　測量精度：1.0級或1.5級被測介質溫度：常溫–25℃～100℃、高溫–25℃～150℃-25℃～250℃

　　輸出信號：4～20mA,傳輸距離為1000m（負載電阻≤750）、485通訊、頻率輸出

　　儀表使用環境：溫度:-25℃～+55℃濕度:5～90%

　　防護等級：IP65

　　江蘇美安特是專業生產蒸汽渦街流量計產品的一家科研銷售一體的企業，本公司有多年生產經驗。美安特所生產的儀表在本行業里占領產品優勢性，價格合理，品質保證。廠家專業制作，產品就是用著放心。
