最全面的蒸汽流量計安裝注意事項

蒸汽流量計是一種專門用于測量蒸汽累計流量的儀表，結構簡單，測量范圍廣，價格低廉，主要在紡織、化工、石油、熱電、石化等領域中，在日常生活中發揮著重要的作用。

　　蒸汽流量計的種類很多，所以為了測量出準確的數值，由此需要對流量計進行準確的選型。因?yàn)榱髁績x表的選型直接關系到儀表能不能準確計量，所以選型是關鍵的問題，用戶必須準確的告訴生產廠家自己所需要的那種流量計如測量介質、輸出信號、通訊方式、壓力、精度要求、介質溫度與防護等級等等，準確的考慮計量，多數計量不準確，直接導致流量計的故障，所以和產品選型有直接的關系。

　　蒸汽流量計雖然是一款比較簡單的裝置，但是在安裝過程中，需要注意各項要求，今天具體跟用戶們講解下對安裝場所、對直管段的要求、對配管的要求、對旁通道的要求和外部環境的要求等等，的安裝方法，有哪些要求呢？今天小編具體講下安裝的要點，需要可以幫助到用戶們。

　　蒸汽流量計盡量安裝在室內，如果一定要在室外安裝的情況下那就需要選擇一個防水、防曬、防雷的位置，這樣有利于流量計的使用壽命。安裝場所和環境選擇：

　　1.盡量避開強電磁電力設備、高頻變頻設備、強電源開關設備；

　　2.盡量避開高溫?zé)嵩�、熱輻射熱源影響干擾；室外安裝應做好遮陽防雨措施；

　　3.盡量避開振動場所和強腐蝕環境等；同時要考慮安裝維修方便；

　　合理正確的安裝位置

　　1.安裝位置盡量避免選擇振動較強的管道，否則必須采取減振措施，如加裝減震短節等；

　　2.流量計可水平、垂直、傾斜安裝。測量液體時，必須保證流體由低處向高處流動；

　　3.測量氣體時，流向不限；測量蒸汽或者高溫氣體時，表體支柱盡量與豎直方向成45°安裝；

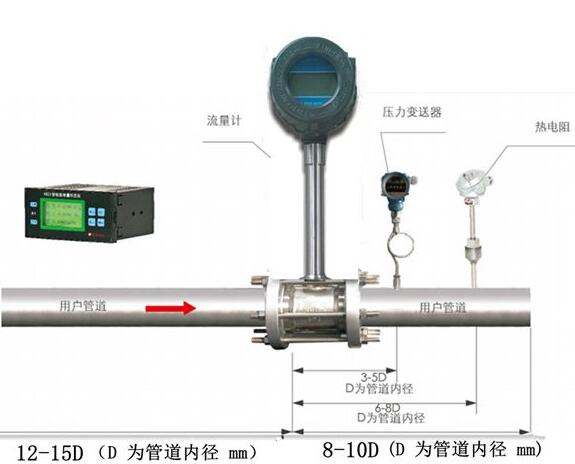

　　直管段要求：為了準確測量，流量計的上、下游必須留有足夠的直管段，上游不應有影響流體流速分布的部件，蒸汽流量計應該水平安裝在管道上，即使有所傾斜，角度也必須在5度以?xún)?nèi)，流量計的軸線需與管道的軸線同心，保證流向保持一致。流量計上游的管道長度的等徑直管段應該大于10D，如果條件允許下，上游直管段和下游直管段應該標準的是20D和5D。

　　配管要求：流量計安裝的位置上配管內徑應該與流量計的內徑一致。

　　旁通道要求：流量計的前后管道上需配置截止閥和旁通管道，這樣流量計在出現問題需要維修的時候，就不會影響其他介質的使用。截止閥安裝在流量計的上游，下游還需要安裝流量控制閥，流量計在使用過程中，需要將上游的截止閥全部打開，這樣做可以避免上游流體出現不穩流的狀況。

　　安裝時焊接的要求：用戶需要外配置一個標準的法蘭焊接在流量計的前后管道上，注意不能直接與流量計焊接，要在安裝流量計之前，先將管道內不清理干凈，最好能在流量計的上游安裝一個過濾器，為了保證流量計不被損壞，選擇一個內徑一致的管道代替它的來吹管道。

　　接地要求：安裝時流量計表體要能夠可靠接地，若現場管道不具備接地條件，應單獨做一根可靠地線與儀表外殼接地端相連，注意不能與強電系統共用地線。

　　以上就是蒸汽流量計的安裝要求，從上面的描述，就可以看出，雖然蒸汽流量計結構簡單小巧，但是用戶在安裝過程中每一項都要注意不可以忽略，否則就可能在使用中出現故障及危險情況。
