電磁流量計信號轉換器的校驗器設計理論報告

引言：
　　設計了一種電磁流量計轉換器的校驗器，能直接利用電磁流量計信號轉換器輸出的勵磁電流來提供校驗器的電源及同步信號而不需要外接電源，電磁流量計信號轉換器的校驗器是一種對電磁流量計信號轉換器進行性能測試及標定的裝置，已有的電磁流量計信號轉換器是由一系列高精度的電阻網絡組成，一般只能進行定點的測試及標定，不同廠家的轉換器的放大倍數等參數不同，因此，這樣的電磁流量計信號轉換器的校驗器只能在無監測條件下對特定電磁流量計信號轉換器進行定點的測試及標定。限制了電磁流量計應用，可用于各種電磁流量計信號轉換器的校驗。實踐證明，該校驗器的使用，將大大提高電磁流量計的測量精度

設計原理
　　
　　設計的電磁流量計信號轉換器的校驗器包括待校驗的外部電磁流量計信號轉換器和輸出模擬電磁流量計要測量的流體流速信號的電阻網絡。利用電磁流量計信號轉換器輸出的勵磁電流提供電源及同步信號，得到模擬電磁流量計傳感器的輸出信號，該模擬信號相對大小可無級調整及測量；并且可以根據不同類型的轉換器調整輸出信號，可以模擬不同的流速信號及不同的流體阻抗，輸出信號的相對幅值可以用普通數字電壓表測量，可用于不同廠家的電磁流量計信號轉換器產品的校驗。

四校驗器電路實現過程：

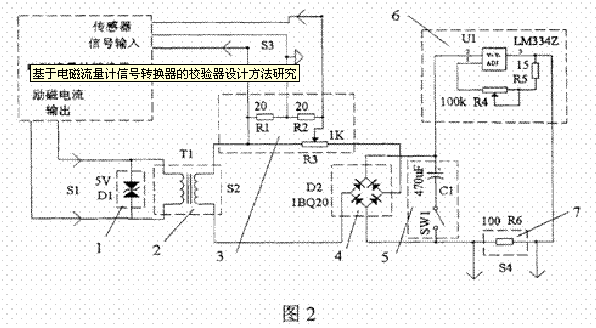

　　電路原理圖如圖2所示

1）將電磁流量計勵磁電流S1 的兩個輸出端分別與雙向穩壓電路兩端及變壓器的初級線圈的兩個輸入端并聯，變壓器次級線圈輸出與S1電氣隔離的信號同步源和工作電源S2 。

2）變壓器次級線圈輸出信號S2的兩個輸出端分別接電阻網絡的輸入端和全波整流器的交流輸入端，全波整流器的直流輸出端為由可調恒流源和取樣電阻串聯構成的負載回路提供電源，其中全波整流器的陽極接可調恒流源的輸入及續流電路的一端，全波整流器的陰極繼續流電路的另一端，取樣電阻的另一端接恒流源電路的輸出。當續流電路的開關SW1斷開時，由可調恒流源肯定的電流I值A決議了流經電阻網絡輸入端的正負交變電流I的正負幅值A，使電阻網絡輸出校驗器的輸出信號S3，S3信號有正負幅值B；

                     B=KХA

K為衰減系數，由電阻網絡中的電阻值決議；

3）由電容和開關SW1組成的續流電路并聯在全波整流器的直流輸出端，續流電路的開關SW1接通時，使可調恒流源肯定的電流I值A在取樣電阻上構成可直接丈量的直流電壓信號S4，經過信號S4能夠得到信號S3交變電流I的正負幅值A，A=S4/R，R是取樣電阻的阻值。

4）經過在續流電路的開關SW1斷開時，由可調恒流源電流i值A肯定校驗器的輸出信號S3，再在續流電路的開關SW1閉合時，經過在對信號S4的丈量，得出實踐校驗器輸出信號S3的正負幅值B：

B=KХS4/R

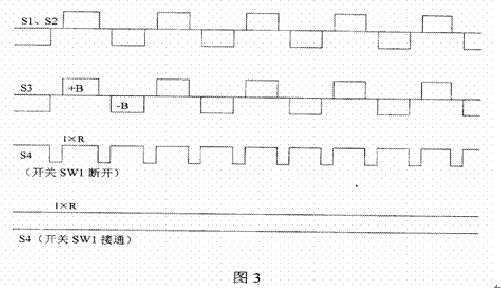

    　工作時各局部電流波形如圖3所示。

    　全波整流電路D2輸出為U1提供電源，U1為可調恒流源電路，本例當選用LM334，經過調整R4可對其電流停止調整，電流的大小可經過丈量R6兩端的電壓得到。當用普通電壓表丈量經過該電壓時，要將開關SW1接通，電容C1 接入電路起到濾波作用，使電流源電路得到穩定的電源輸入，從而在R6兩端得到

    　穩定的可精確丈量的電壓，丈量終了斷開SW1。

    　在圖2所示的電路中，經過調整恒流源電流，得到的電流為2微安至4毫安，可在S3得到輸出電壓范圍約為0毫伏至40毫伏，相應在丈量電阻R6兩端產生的電壓大小約為200微伏至400毫伏，可用普通數字電壓表丈量，調整R3及R4，可使本安裝順應不同廠家的電磁流量計轉換器的校驗。設計的電磁流量計信號轉換器的校驗器工作時，其各局部的電流波形示于圖3。

　　三 實現方案：

　　

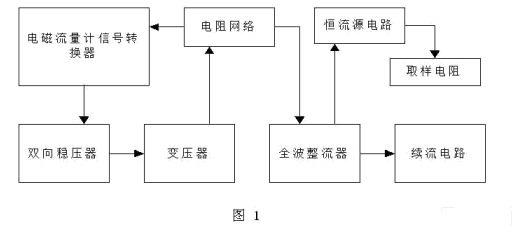

　　本設計包括待校驗的外部電磁流量計信號轉換器和輸出模擬電磁流量計要測量的流體流速信號的電阻網絡，外部電磁流量計信號輸轉換器的勵磁電流輸出，經一個雙向穩壓器連接一個變壓器的初級輸入，變壓器的次級輸出連接電阻網絡的輸入，電阻網絡的輸出經一個全波整流器后，分別連接一個續流電路的輸入和一個恒流源電器的輸入，恒流源電路的輸出連接一個取樣電阻；所述的電阻網絡同時輸出模擬電磁流量計要測量的流體流速信號，連接到外部電磁流量計信號轉換器的信號輸入。
