彎管流量計排除假象干擾的經典案例分析

本文來源：金湖聯儀自控設備有限公司  發布時間2011-04-02  QQ：1310847944

摘要：本文講述了彎管流量計排除假象干擾的經典案例分析

關鍵詞：差壓變送器  流量  傳感器

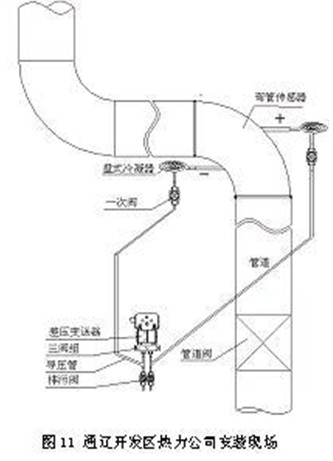

通遼開發區熱力公司，測量介質為蒸汽，管道管徑DN250；溫度198℃；壓力1.4MPa；差壓變送器量程3kPa，工藝管線如圖11所示：

調試中的現象：

1、關死主管道閥門，調節差壓變送器靜態零點至4mA輸出，關閉三閥組平衡閥，打開兩側閥，差壓變送器輸出5.2mA，約為225Pa，這個數值應為正負壓側盤式冷凝器高度差造成的壓差；但經測量該高度差為190mm，計算理論壓差為1860Pa，相差太大，為什么？

2、在上述狀態下，將差壓變送器的5.2 mA輸出調為4mA，即認為差壓動態遷移完成，可是當主管道閥門略開啟，流量迅速增長至24噸/小時，而此時工藝用汽量約只有3噸/小時，為什么？

3、正負壓側排污，排氣均正常；排污時，首先短時間噴出水，后變?yōu)檎羝�，正常�?/span>

問題分析：

1、根據管道中的蒸汽溫度198℃、壓力1.4MPa，判斷為濕飽和狀態，在主管道閥門關閉一段時間后，閥前管道（包括橫管道）可能積聚大量的198℃、1.4MPa的飽和水，在此情況下，正負壓側盤式冷凝器高度差應產生差壓值為：“高溫水”和“常溫水”因密度的不同在盤冷高差之間產生的差壓：（998-866.7）×（0.707×250÷1000）×9.816＝227Pa，接近實測的225 Pa；由此可以認為管道中積聚了大量的高溫水，并且至少淹沒過了正壓側取壓口的位置。
