如何正確的進行一體化電磁流量計接線和分體電磁流量計接線
摘要：本文主要講的是關于如何正確的進行一體化電磁流量計接線和分體電磁流量計接線,但是這只是通常的接線方法，如果您的系統需要更特殊的要求，請直接聯系本廠工程師進行咨詢。Email：jhlianyi@163.com
本文來源：金湖聯儀自控設備有限公司dyxdbz.cn
一體化電磁流量計的接線：
①分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。
②信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口
時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。
③信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在
鋼管內。
④勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣

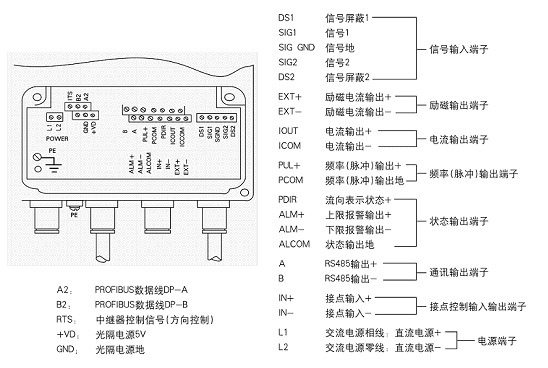

一體化電磁流量計接線圖
電磁流量計接線方法如上所述，其實都是如此。

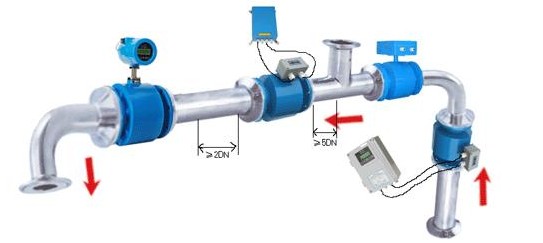

電磁流量計系統安裝大概示意圖

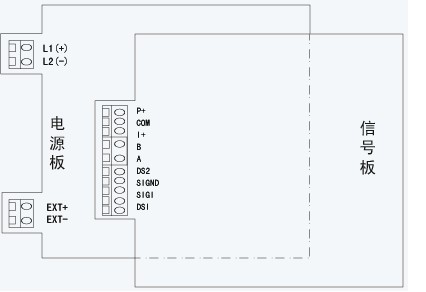

分體式電磁流量計接線方法：
溫馨提示：此文版權歸金湖聯儀自控設備有限公司所有，請您在轉載復制打印，或作為商業用途的時候都必須注明出處，此網站所有信息都必須注明版權，違者必究!、
歡迎技術研究者投稿：jhlianyi@163.com
