變送器之上下中切換值以及切換差之間的關系與圖解

    不知道的為了其他的位式作用的傳感器，可是其實他也在在輸入的變量變大時，不一樣的力量促使變送器輸出信號狀態明顯改變的進入的變最值叫做“上轉換值”。一樣說法，在進來變量變小時，變送器為了能正常使用使它輸出信號穩定狀態變?yōu)檫M入變量值叫做“下轉換值’.見圖1.3. 1所示。
變送器是一切設備的基礎，也是傳感器的得力干將，這里就必須要分析這三者之間關系。

    上切換值與下切換值之間的中值稱為“切換中值”，是值”，是位式作用傳感器用在兩位控制時的控制目標值,上切換值與下切換值之間的代數差稱為“切換差”，也稱“差隙”.

為了下圖，我可是費了九牛二虎之力，請我們工程師給畫出來的，現在無償分享給大家。

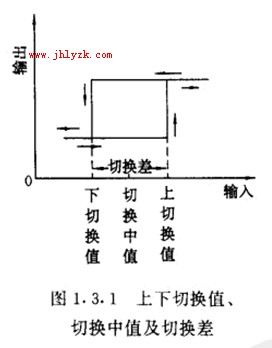

    圖1.3.1所示的特性和繼電器的吸合釋放特性一樣(事實上繼電器就是一種位式作用的電流傳感器).因此，位式作用的傳感器都具有上述繼電特性，在差隙范圍里，同一個輸入變量值對應著兩個輸出信號狀態。

怎么樣此圖有點專業味道吧。
    顯然，切換差越小意味著傳感器反應越靈敏，但是在輸入變量經常波動時，輸出信號改變過分頻繁也未必有利，應視具體情況選擇切換差的大小。

作者：磁翻板液位計@2012年4月13下午第三次修訂，未經批準轉載必究
