壓力式溫度計的結構與原理以及應用[有圖]

  壓力式溫度計其實對于某些經常使用溫度計的來說并不陌生，為什么呢，因為它本身也是屬于膨脹式測溫傳感器。

什么是膨脹式測溫傳感器
   簡單的來講，是指利用物質受熱膨脹后體積變化或者尺寸變化反應溫度，但是如果你這么認為就錯了，其實真正的原理就是利用封閉容器的液體或氣體壓力隨著受熱膨脹而升高的原理來測溫的一種溫度傳感器

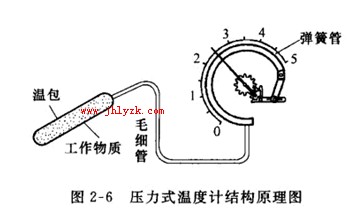

你們不知道，其實壓力式溫度計的結構主要是由感溫泡、毛細管、單圈彈簧管(或多圈螺旋管)三部分組成的一個封閉系統。如下圖所示

其中如果圖所示，壓力敏感元件采用的是彈簧管，而溫包、毛細管和彈簧管的內腔構成密閉容易，其中充滿了工作物質，當溫包受熱后，內部工作物質由于溫度升高而壓力增大，此變化了的壓力經過毛細管傳到彈簧管內，這時候就使得彈簧管產生變形。然后呢，接著借助于彈簧管非固定端連接的傳動系統帶動指針偏轉一定的角度，在標度盤上指出被測介質的溫度值。

    溫包作為溫度檢測裝置直接與被測介質接觸，其材料具有良好的導熱性能.并應該防腐蝕。另外溫包本身的受熱膨脹應該遠遠小于其內部工作物質的膨脹，因此膨脹系數應該較小。
    毛細管用于傳遞壓力，內徑越小傳遞距離越遠，但是內徑太小傳遞阻力會增加，滯后時間長。
    壓力敏感元件可以使用彈簧管、膜盒或者波紋管。
    壓力式沮度計的溫包內的工作物質可以使用液體、氣體或蒸汽。若選用氣體，通常選用化學性質穩(wěn)定的氮氣。測沮范圍為一100-500°C.
    壓力式溫度計既可以用于溫度測量，也可以用于溫度控制，實現溫度控制電路的自動通電或斷開。

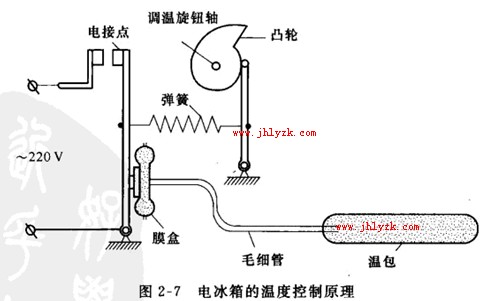

    壓力式溫度傳感器在電冰箱沮度控制中的應用原理如圖2-7所示。益包、毛細管和彈性膜盒構成的密閉腔中有低沸點的液體氛利昂。電冰箱壓縮機以間歇方式工作。每當冰箱內的沮度上升到上限值，溫包內壓力增加.電接點閉合，壓縮機啟動制冷，沮度下降;當沮度下降到卞限值，沮包內壓力下降，電接點斷開，壓縮機停止工作.溫度的切換值可以通過調溫旋鈕調節(jié)。
